Fiche technique de configuration RRAS chez Microsoft

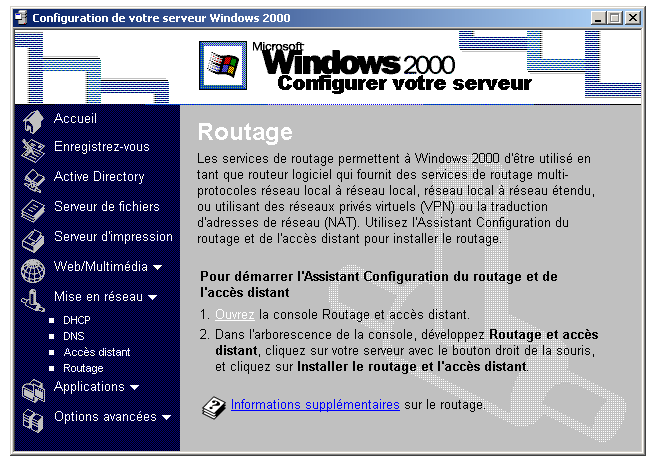

Si le service de routage et accès distant n'est pas installé par défaut, vous pouvez l'installer en faisant appel à l'utilitaire de Configuration de votre serveur Windows 2000. Par ce même utilitaire, vous pouvez aussi appeler la console de configuration.

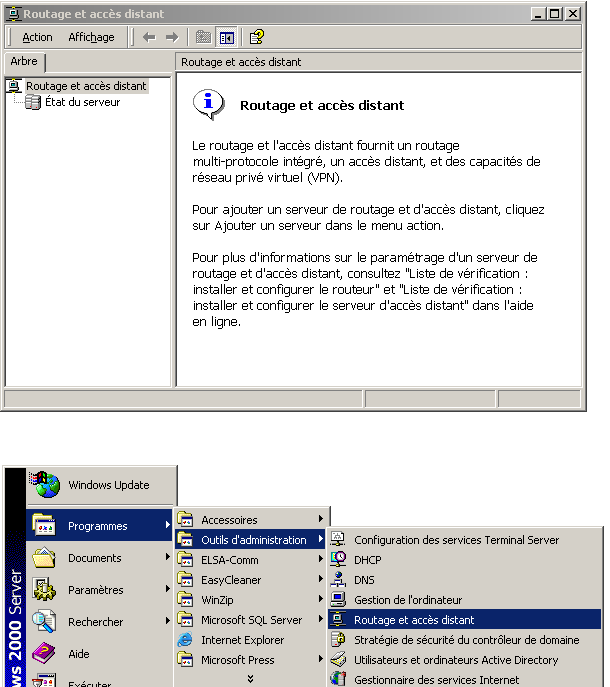

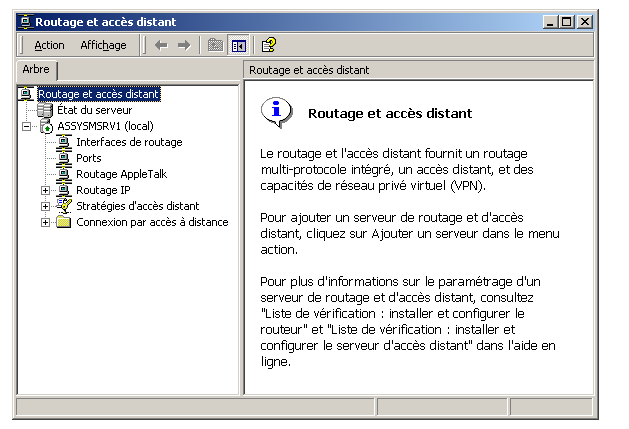

La console de configuration va vous permettre de faire la mise en route des services et la configuration de ses services.

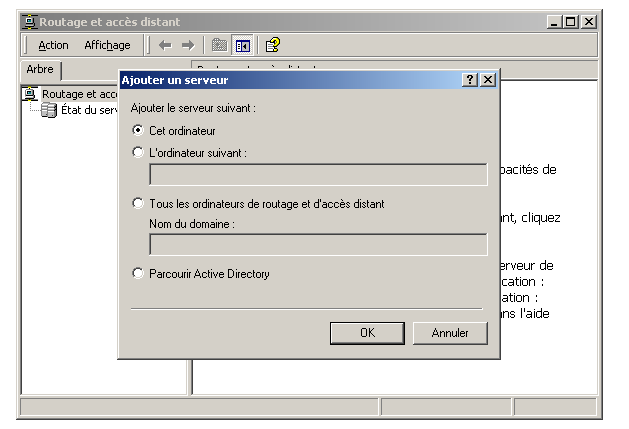

Dans le menu Action, vous ajoutez un serveur
Dans cet exemple je montre l'ajout des services sur l'ordinateur local, si vous souhaitez le faire sur un ordinateur distant, il faut vous assurer que vous avez les droits administrateur (au mieux) ou au moins les droits de démarrer des services.

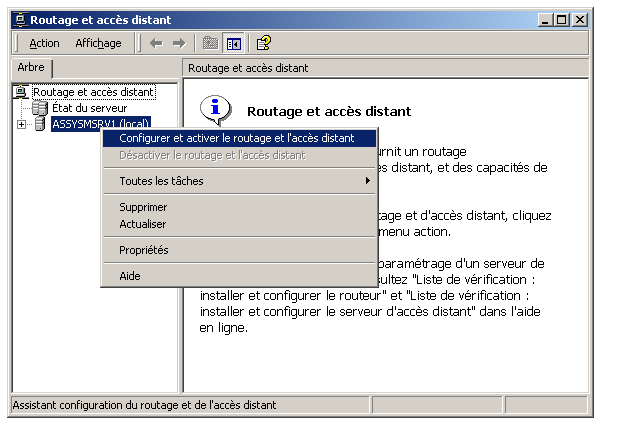

A l'aide du bouton droit de la souris, vous faites apparaître le menu contextuel et vous sélectionnez le menu "Configurer et activer le routage et l'accès distant".
Toujours poli ce magicien de logiciel.

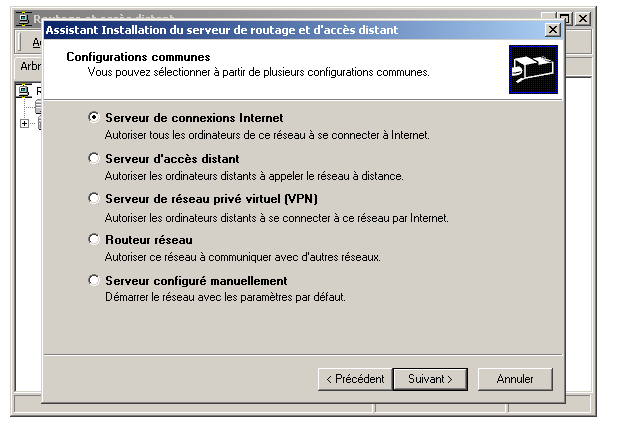

Plusieurs choix, dans cet exemple nous voulons router des
demandes de connexions à Internet
provenant d'ordinateurs se trouvant sur le réseau
local, dans ce cas, je choisis Serveur de
connexion Internet. Les autres
choix feront l'objet d'autres pages.

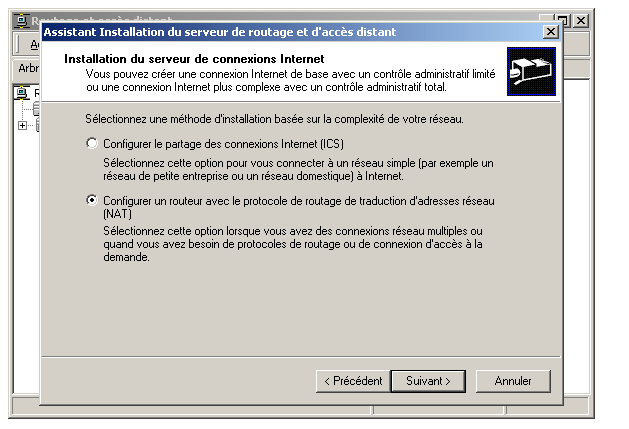

Sur l'écran suivant il faut choisir Configurer un routeur
avec le protocole de traduction
d'adresse réseau (NAT), ne pas choisir ICS, il
va vous renvoyé dans vos buts ou sur la page de
configuration
ICS

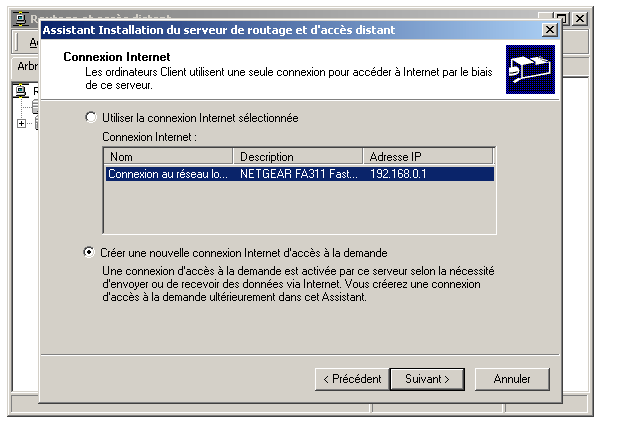

Sur cet écran, il va vous proposer deux choix,
"Utiliser la connexion Internet sélectionnée"
ou la Création. Si
vous avez comme moi une seule carte réseau et un modem RNIS ouADSL
de type USB
vous devez choisir de "Créer une nouvelle connexion Internet à la demande"
soit vous choisissez la deuxième carte réseau qui attaque soit votre modem Câble
soit votre modem
ADSL.
Ne pas essayer d'utiliser le routeur de la carte
qui adresse votre réseau local, l'adressage
privé, si on met en place un
routeur c'est pour ne pas rester sur le réseau local, c'est simple à
dire,
mais
cela va mieux en le disant.

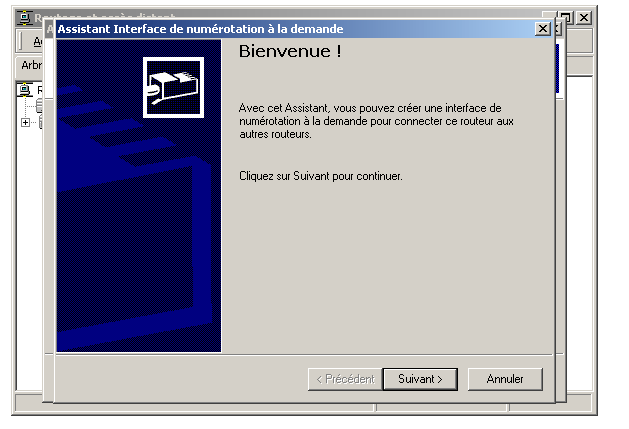

Là, l'assistant commence à nous prendre pour des demeurés
mais pas d'inquiétude,
c'est l'habitude de la maison;=))
Demeuré, mais toujours poli.

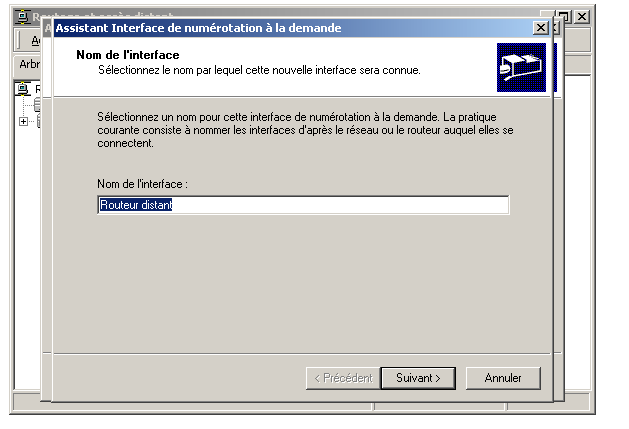

Il nous demande le nom de l'enfant en vous proposant "Routeur distant", si cela lui plait allez-y pour ça.

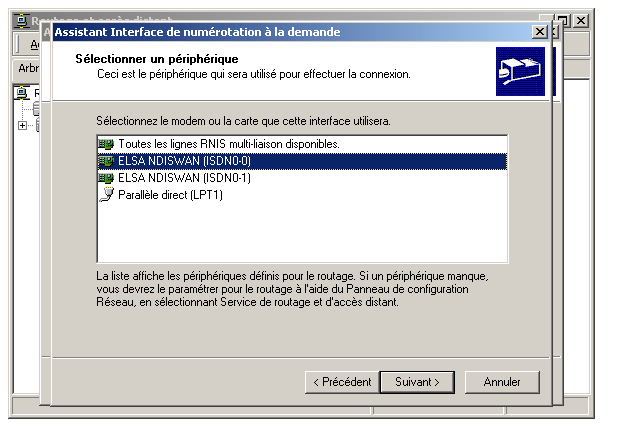

Voici le moment crucial, si votre carte RNIS, modem
analogique, modem ADSL, ou la carte réseau
secondaire est mal installé, vous
n'aurez pas le choix comme je vous le montre dans l'exemple, là point
de salut,
quittez et essayez de vérifier la bonne installation de votre matériel de
communication,
autrement on peut continuer ensemble, si vous le voulez bien.

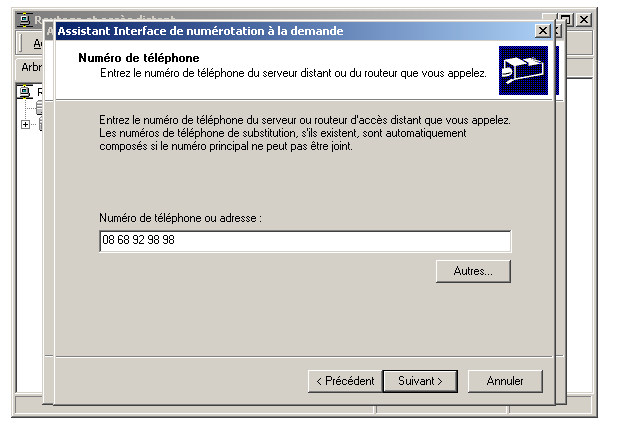

Il faut indiquer le numéro d'appel, de votre fournisseur d'accès.

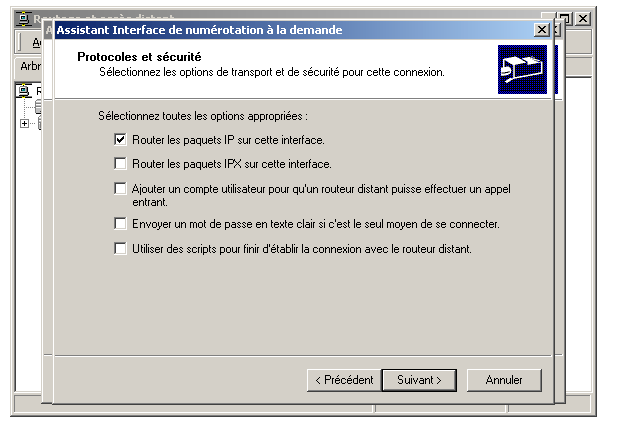

Quel type de paquets souhaitez-vous router ? Il y a
plusieurs protocoles routables, IPX mais aussi XNS,
la culture c'est comme la
confiture ..., c'est là aussi qu'il faut définir les autres choix suivant
votre
fournisseur d'accès, je ne sélectionne que IP.

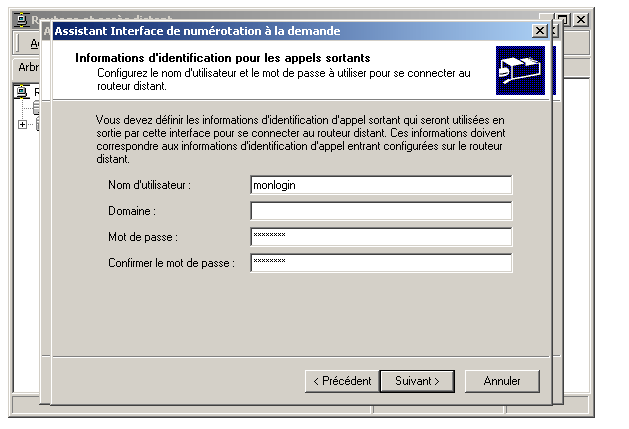

Pendant que vous y êtes, pour être tranquille, n'hésitez
pas à indiquer votre identifiant de connexion,
pour FreeTelecom c'est votre numéro, et votre mot de passe. Pour le mot de passe de FreeTélécom,
ils ont
pris les bretelles et la ceinture pour tenir le pantalon.;=))
Encore une fois le magicien s'exprime poliment

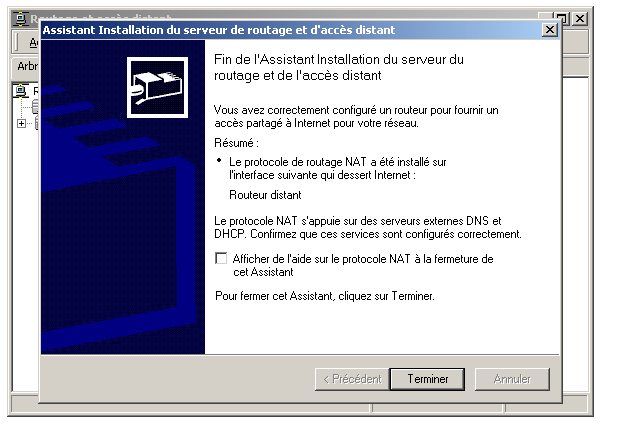

Il vous raconte que c'est correct, si j'ai bien compris il
nous dit que le NAT est bien installé,
si vous souhaitez apprendre des choses, mes
copies d'écran étant nulles, cochez la case
"Afficher l'aide", un vrai
trésor, d'où croyez-vous que je vous livre tous ces informations ?
Voila le résultat. Pour l'AppleTalk c'est ailleurs sur mon
site, je vous laisse chercher, tout le reste,
c'est la faute de ce magicien.

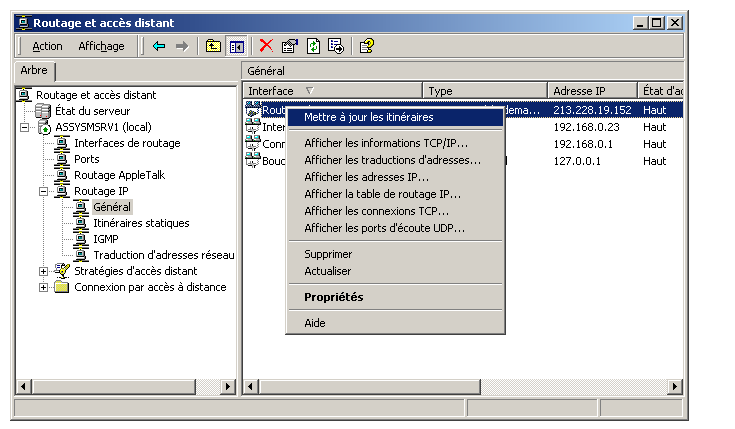

Vous n'avez plus qu'a faire une "mise à jour des
itinéraires" de votre Routeur Distant,
il se connectera
automatiquement "comme par magie" sur votre fournisseur d'accès.
Surtout n'hésitez pas à faire apparaître ses propriétés pour lui dire de se
déconnecter au bout
d'une minute d'inactivité, autrement vous allez être
triste en recevant votre note de téléphone,
et France Télécom seront heureux de vous prendre vos sous, sans rien dire.
Voici le contenu de mon routeur en mode non connecté.
Nom
Routage AppleTalk
Interfaces de routage
Ports
Routage IP
Stratégies d'accès distant
Connexion par accès à distance
Routage AppleTalk
Cartes État Plage réseau
Connexion au réseau local amorcer le routage (par défaut) 100-120
Interface de routage
Interfaces réseau et connexion à la demande Type
État État de la connexion Nom de périphérique
Routeur distant
Connexion à la demande Activé Déconnecté
Interne
Interne
Activé Connecté
Connexion au réseau local
Dédié
Activé Connecté
Carte réseau 3Com EtherLink XL 10/100 PCI pour gestion intégrale de PC (3C905C-TX)
Boucle de rappel
Boucle de rappel
Activé Connecté
Ports
Nom
Périphérique Commentaire
État
Parallèle direct (LPT1)
PARALLEL
Inactif
ELSA NDISWAN (ISDN7-1) ISDN
Inactif
ELSA NDISWAN (ISDN7-0) ISDN
Inactif
Routage IP
Général
Itinéraires statiques
IGMP
Traduction d'adresses réseau (NAT)
Général
Interface
Type
Adresse IP État d'administration
État opérationnel Octets entrants Octets sortants
Filtres
Boucle de rappel
Boucle de rappel
127.0.0.1 Haut
Opérationnel 0
0
Désactivé
Connexion au réseau local Dédié
192.168.0.1 Haut
Opérationnel 10 971 335
10 035 605 Désactivé
Interne
Interne
192.168.0.21 Haut
Connecté
0
0
Désactivé
Routeur distant
Connexion à la demande Non disponible Haut
Déconnecté 290 237
56 115
Désactivé
Itinéraires statiques
Destination Masque de réseau
Passerelle Interface
Métrique Affichage
0.0.0.0
0.0.0.0
Aucun Routeur distant
1
Les deux
IGMP
Interface
Protocole État
Adresse du demandeur
Routeur distant
Proxy
Bas 0.0.0.0
Connexion au réseau local Routeur V2
Requête 192.168.0.1
Traduction d'adresses réseau (NAT)
Interface
Nombre total de correspondances Nombre de paquets entrants traduits
Nombre de paquets entrants rejetés Nombre de paquets sortants traduits
Nombre de paquets sortants rejetés
Routeur distant
0
0
0
0
0
Connexion au réseau local 0
0
0
0
0
Si vous vous connectez sur une ligne téléphonique à l'aide d'un interface RNIS ou d'un modem et que vous n'êtes sur un forfait, si vous souhaitez rester économe, il faut aussi configurer La SUITE
Autrement si vous avez la chance d'avoir une liaison ADSL
ou un forfait illimité en communication
et que vous pouvez rester connecter 24h sur 24h vous pouvez publier votre
serveur Web personnel
et ou votre serveur FTP et bien d'autres applications. Pour cela vous pouvez
aller sur cette page
Configuration NAT.
